Эти стальные шкафы разработаны и произведены в наших цехах по ТЗ нашего заказчика. Благодарность клиента и эти фото подтверждают, что конструкторы и мастера «Металл‑Кейс» успешно справляются с задачами, подобные этой. Вы можете заказать разработку и изготовление корпусов из листового металла для любого оборудования через контактную форму «Заказ консультации».
| Материал изготовления | Листовая сталь |
|---|---|
| Толщина металла | 1,5 мм |
Стальной шкаф для автоматики - это функциональное изделие, которое сочетает в себе прочность и жесткость металлической конструкции с удобством монтажа электронных компонентов и привлекательным внешним видом. Такие шкафы находят широкое применение в системах управления технологическими процессами, электроснабжения, безопасности, где требуется обеспечить надежную защиту оборудования, легкий доступ для обслуживания и эстетичность исполнения.
Процесс изготовления шкафа начинается с раскроя листовой стали толщиной 1,5 мм на лазерном станке. Лазерная резка позволяет получать детали сложной формы с высокой точностью и качеством кромок. Благодаря программному управлению обеспечивается идеальное соответствие размеров деталей чертежам и 3D-моделям.
Следующим этапом является гибка заготовок на листогибочных станках с ЧПУ. Это позволяет придать деталям шкафа необходимую форму и геометрию без потери прочности материала. Гибка выполняется с учетом упругой деформации металла для получения точных размеров после снятия нагрузки. Программное управление гарантирует повторяемость и точность гибочных операций.
После формирования деталей производится сборка и сварка шкафа. Для соединения элементов между собой используется полуавтоматическая сварка в среде защитных газов. Она обеспечивает прочное и герметичное соединение стальных деталей с минимальным нагревом и деформациями. Сварка выполняется в соответствии с технологической картой и чертежами, с соблюдением требуемых режимов и последовательности операций.
После сварки швы тщательно зачищаются до гладкого состояния. Зачистка производится механическим способом с помощью угловых шлифовальных машин, абразивных кругов и щеток. Она позволяет удалить наплывы, брызги металла, окалину, цвета побежалости и другие дефекты сварных соединений. Качество зачистки швов влияет на внешний вид и коррозионную стойкость готового изделия.
Для крепления электронных компонентов, DIN-реек, кабельных вводов в шкафу предусмотрены резьбовые соединения. В предназначенные для этого отверстия запрессовываются специальные метизы - резьбовые втулки и гайки. Они обеспечивают точную фиксацию и надежное крепление устанавливаемых элементов. Запрессовка метизов производится на прессах с контролем усилия.
Шкаф комплектуется необходимой фурнитурой - петлями, замками, ручками, кабельными вводами. Они устанавливаются в соответствующие посадочные места, выполненные на этапе лазерной резки и гибки. Фурнитура подбирается исходя из назначения шкафа, условий эксплуатации, требований безопасности и удобства использования.
После сборки и установки всех комплектующих шкаф подвергается порошковой окраске в серый цвет с глянцевым эффектом. Полимерно-порошковое покрытие обеспечивает высокую прочность, стойкость к механическим повреждениям, истиранию, коррозии. Оно имеет привлекательный декоративный вид и улучшает тактильные ощущения при использовании оборудования.
Готовый стальной шкаф для автоматики из стали обладает высокой прочностью, жесткостью и долговечностью. Он имеет точные размеры и геометрию благодаря лазерной резке и гибке на станках с ЧПУ, качественные сварные и резьбовые соединения, чистую поверхность после зачистки швов. Порошковое покрытие придает шкафу завершенный вид и защищает от внешних воздействий.
Таким образом, основные этапы производства шкафа для автоматики включают:

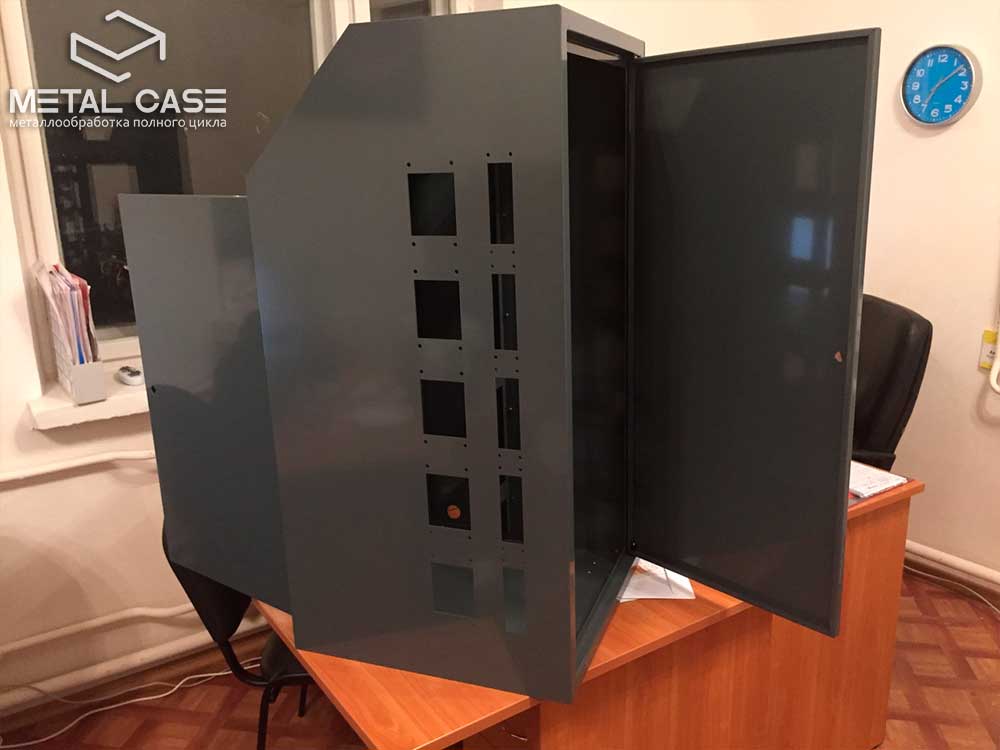

Детальные фотографии изготовленного шкафа из стали. Оцените качество лазерной резки, гибки, сварки, зачистки швов, установки крепежа и фурнитуры, покраски и конструктивные особенности готового изделия.
При изготовлении стального шкафа для автоматики из стали учитывались следующие технические требования заказчика:
Шкаф должен обладать высокой прочностью и жесткостью, чтобы выдерживать вес и габариты устанавливаемого оборудования, нагрузки при монтаже, транспортировке и эксплуатации без деформаций и потери геометрической стабильности. Толщина стали 1,5 мм, правильная геометрия, ребра жесткости, качественные сварные соединения обеспечивают требуемые прочностные характеристики.
Все размеры шкафа, расположение монтажных отверстий, вырезов, крепежных и установочных элементов должны строго соответствовать чертежам и 3D-моделям. Лазерная резка и гибка на станках с ЧПУ гарантируют высокую точность и повторяемость геометрии изделия, что критично для сборки и монтажа оборудования автоматики.
Конструкция шкафа должна обеспечивать удобство установки электронных компонентов, прокладки кабелей, доступа к оборудованию для настройки, ремонта, замены. Для этого предусматриваются DIN-рейки, кабельные каналы, монтажные панели, петли на дверцах, замки. Их размеры и расположение согласовываются с заказчиком на этапе проектирования.
Запрессовочные втулки и гайки должны быть установлены строго перпендикулярно поверхности шкафа и обеспечивать прочную фиксацию резьбовых деталей без люфтов и проворачивания. Резьба в метизах должна быть полной, чистой, без повреждений. Усилие запрессовки контролируется для гарантии надежности соединения.
Полимерно-порошковое покрытие должно полностью покрывать все наружные поверхности шкафа равномерным слоем без пропусков, наплывов, кратеров и других дефектов. Серый глянцевый цвет должен быть однородным и соответствовать эталонному образцу. Покрытие обеспечивает защиту от коррозии и придает шкафу привлекательный современный вид.
| Название изделия | Стальной шкаф для автоматики |
|---|---|
| Материал изготовления | Листовая сталь |
| Толщина металла | 1,5 мм |
| Покрытие | Полимерно-порошковая окраска в серый глянцевый цвет |
| Виды работ | Лазерная резка, гибка заготовок, полуавтоматическая сварка, зачистка швов, установка запрессовочных метизов и фурнитуры, порошковая покраска |
| Габаритные размеры | В соответствии с чертежами и требованиями заказчика |
| Конструктивные особенности | Монтажные элементы для установки оборудования, дверцы, петли, замки, кабельные вводы, монтажные панели, для установки оборудования, фурнитура |
| Область применения | Корпуса и шкафы для размещения и защиты электротехнических устройств автоматики |
Компания Металл-Кейс обладает всеми необходимыми ресурсами и компетенциями для изготовления высококачественных шкафов для автоматики любой конфигурации из листовой стали. Наши специалисты готовы выполнить полный цикл работ от разработки конструкторской документации до сборки и испытаний готовой продукции. Мы гарантируем индивидуальный подход, точное соответствие техническим требованиям заказчика, оптимальное соотношение цены и качества, сжатые сроки реализации проектов.
Компания Металл-Кейс - ваш надежный партнер в производстве шкафов и корпусов для электротехнического оборудования, а также других изделий из листовой стали по индивидуальным требованиям. Мы готовы реализовать проекты любой сложности, предложив оптимальные решения под ваши задачи. Просто оставьте заявку на консультацию, и мы оперативно рассчитаем стоимость и сроки изготовления с учетом всех ваших пожеланий.
